真空乳化装置(乳化機)

業界最速、周速31m/sを誇るホモジナイザーをすべての製品ラインナップに投入
ネッチ バクミックス社の真空乳化装置(ホモジナイジングミキサー)

ネッチ バクミックス社はドイツ北部ブレーメンにほど近いWeyhe-Dreyeに本社・工場を構え、医薬品、化粧品、歯磨きペースト、食品、化学品、電池・電子材料、フィルム原料に対応する真空乳化装置の製造・販売を手掛けています。業界最高レベル、周速31m/sを誇るホモジナイザーをすべての製品ラインナップに投入しており、高粉砕、分散、乳化能力と優れたCIP洗浄能力が特徴です。

エマルション、サスペンション、スラリーと言った難分散製剤の分散で大幅な工程の短縮が可能な為、生産コストや人件費の削減など、投資以上の効果が期待できる高性能ミキサーです。

導入事例

医薬品
軟膏剤、各種クリーム、点眼薬、注射剤
化粧品
口紅・マスカラ等各種化粧品、各種クリーム
医薬部外品、トイレタリー等
歯磨きペースト、シャンプー、リンス、トリートメント
その他(化学品、食品、電池・電子材料)
インク、顔料、マヨネーズ、各種グリース、スラリー液、フィルム原料、電池電解液等

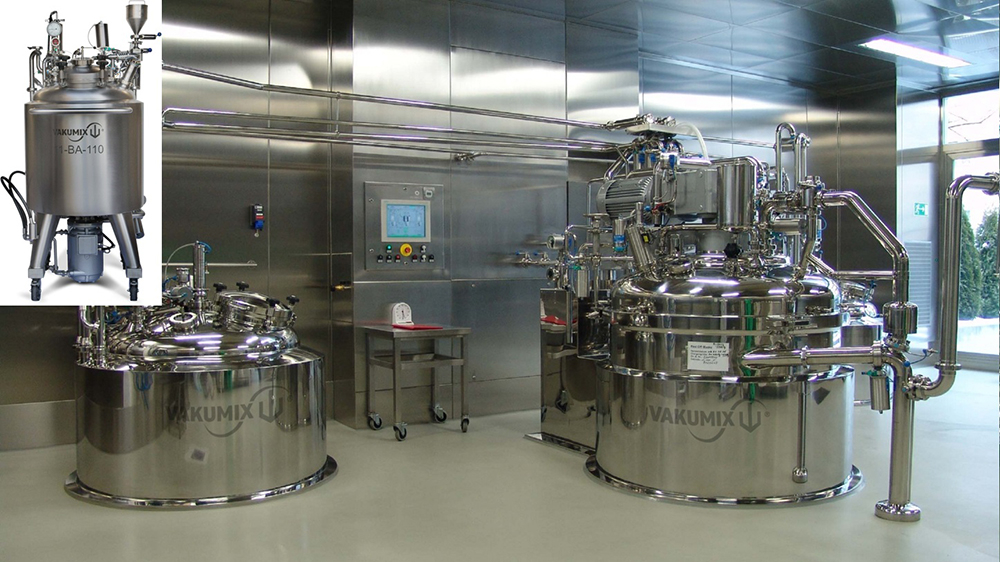

HM系列

HM系列はネッチ バクミックスミキサーの中で最もスタンダードなタイプです。接液部はすべてハイグレードスチールSUS316Lで構成され、ジャケット式のタンクで加熱/冷却に対応します。水式真空ポンプで脱気、脱泡ができ、加圧(窒素、エア)にも対応します。2Lのラボ機~10トンの生産機まで幅広い製品のラインアップを揃えております。

主な構成

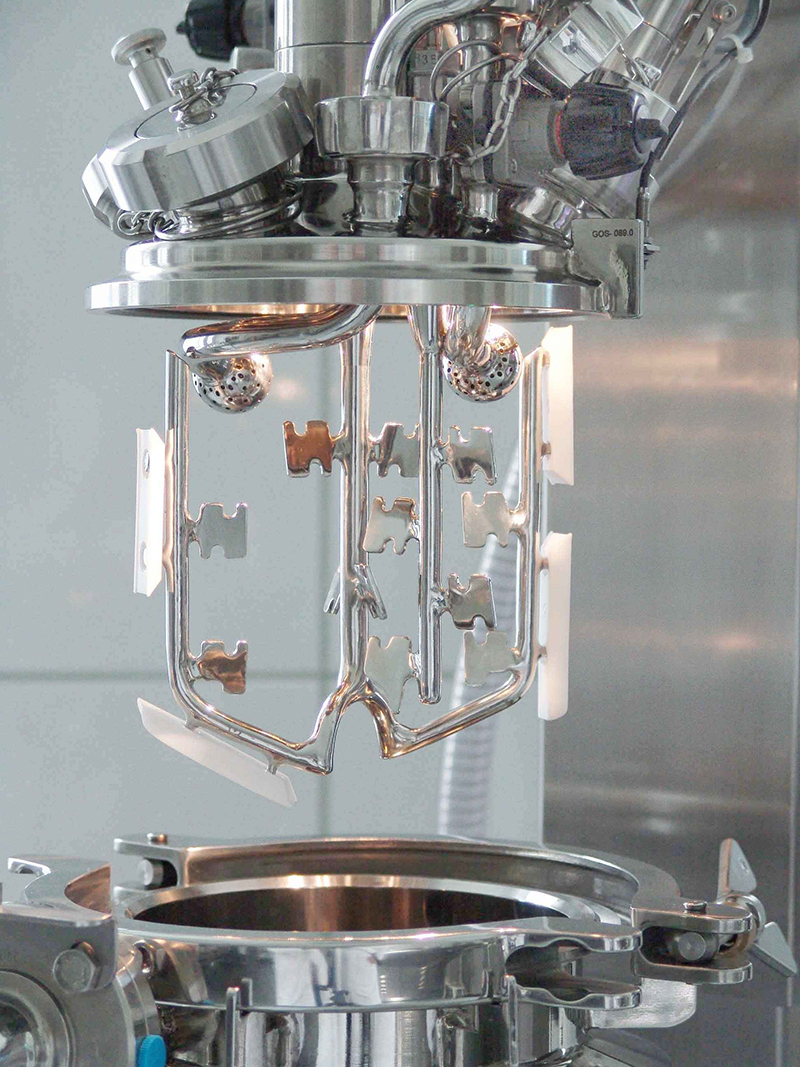

1.アジテーター

両方向回転することによりデッドゾーンをなくすことが可能です。ハイパワーアジテーターは低粘度から超高粘度までの材料に対応します。液中粉体投入によりダストフリーな生産環境を実現します。縦方向の強力な乱流を引き起こし、材料をホモジナイザーに送り込み、分散・粉砕能力を向上します。

稼働式スクレーパーシステム(特許取得)
ネジレス、ワンタッチで簡単に取り付けができます。アジテーターの回転方向に沿って向きを変えられるので、常にタンクの横壁、ボトム側をきれいにかき取ることができます。


2.ホモジナイザー

業界最高レベルの周速31m/sホモジナイザー(乳化装置)により分散効率と分散安定性が飛躍的に向上することが可能です。Hot/Cold対応ホモジナイザーにより異なる相の製剤を瞬時分散可能な為、省電力可が可能です。

プロテクター(特許取得)
M3サイズ以上の異物が入らないようにホモジナイザーの歯を保護します。ローターと一緒に回転する為、せん断力をアップします。
バクミックスのホモジナイザーは歯の本数を増減することにより低粘度から超高粘度まで幅広い粘度の材料に対応することが可能です。

3.外部及び内部循環ルート


内部循環ライン(特許取得)
タンク内部で分散・乳化する時も、ホモジナイザーを通してからタンクに戻る為、分散・乳化効率を大幅にアップすることができます。

4.外部循環

M3サイズ以上の異物が入らないようにホモジナイザーの歯を保護します。ローターと一緒に回転する為、せん断力をアップします。

パウダーサクションンライン
真空で吸込まれたパウダーがチューブを通してホモジナイザーの脇まで運ばれ、確実にホモジナイザーを通過する構造になっている為、粉砕・分散効率をアップすることができます。

5.CIP自動洗浄

優れたCIP洗浄機能により、トータルバッチ処理時間を大幅に削減することが可能です。ハイパワーホモジナイザーにより生じた高圧水流と回転式シャワーボールでパイプ内、タンク内等隅々まできれいに洗浄することが可能です。 GMP完全準拠デザインの為、コンタミネーションを防止し、SIP殺菌にも対応できます。
注:CIPとはclean in placeの略で機械を分解する必要がなく、自動洗浄することです。

6.制御システム

日本語版のタッチパネルをスタンダードとして導入しています。アジテーター、ホモジナイザーはステップレスのインバーター制御を行います。 ビジュアリゼーションシステムによるレシピパラメーターとプロセスを管理します。レシピマネジャーにより自動運転が可能です。

バリデーション(適格性診断)

ネッチ バクミックス社のバリデーションはDesign qualification(DQ)、installation qualification(IQ), Operation qualification(OQ), Performance qualification(PQ)に定められた方法、手順、責任に準拠して行います。お客様の製品品質を保証し、最適なソリューションを提案します。

HM500 仕様例

タンク有効容量 500L
タンクトータル容量 835L
ホモジナイザーモーター 45KW
最高回転スピード 3500rpm (ローター先端周速31m/s)
アジテーターモーター 7KW
真空ポンプ 5KW
真空度 大気圧-1bar
加圧 大気圧+2bar
電気 200V/50HZ
電気容量 231A/80KW

その他製品ラインアップ


インラインタイプ

  • 既存タンクに取付ける為、低投資ながら高品質を実現
  • 安全乾燥運転が可能
  • 真空ポンプ無で直接ホモジナイザーへ粉体投入が可能

インパイプミキサー

  • 連続生産方式、パイプ内乳化、タンク不要
  • モジュール設計、分離及び組入れ簡単
  • 複数材料の同時投入が可能
  • 自動洗浄システム(CIP,SIP)

研究開発用ミキサー

  • 小容量対応ながら、大型生産機とほぼ同機能なみの高性能を実現
  • 量産機への確実なスケールアップが可能。
  • 容器容量:2L, 5L 15L 35L

予備溶解槽

  • CIP洗浄機能付きで、別途洗浄用ポンプが不要
  • タンク有効容量の5%の材料から混合可能

革新的なミキシング技術をご確認頂くために

ネッチ バクミックス社の技術と品質には、既に多くの著名企業から信頼をお寄せいただいておりますが、ネッチ バクミックス社の機器及び技術は、テストを行っていただくことにより実際にご確認いただけます。 当社テクニカルセンターにもラボ機を用意し、お客様からのご要望に迅速に対応出来るよう準備を整えております。
各装置に関する詳細、及びテスト等のご依頼につきましては本ページのお問い合わせフォーム、またはお電話にてお問い合わせください。カタログの郵送も承っております。
