ポリカート
ロータリーダイカッター用ウレタンアンビル（アンビルカバー）

主なメリット

• 高耐久設計による交換頻度の低減

• アンビル使用枚数削減によるコスト改善

• ローテーションおよび交換時間の短縮

• 打抜き品質の安定化

• 設備稼働率向上と生産性改善

"現場で使いやすい"を追求したアンビルカバー

Policart社のウレタンアンビル最大の特長は、「オペレーターの使いやすさ」を第一に設計されていることです。
耐久性だけではなく、交換作業やローテーション作業の効率化まで考慮した設計により、設備停止時間の削減と生産性向上に貢献します。

特長1｜ロータリーダイカッター用ウレタンアンビルの高品質・高耐久設計

Policart社は、UNI EN ISO 9001:2015に準拠した品質管理体制のもとで製品を製造しています。
高密度設計のポリウレタンとグラスファイバー補強構造により、優れた耐摩耗性と安定した性能を実現しています。
高密度構造により、打抜き加工時の刃物によるダメージが内部まで広がりにくく、摩耗の進行を抑制します。さらに均一な表面状態を維持しやすく、安定した打抜き品質の確保に貢献します。

高品質・高耐久アンビルのメリット

• 優れた耐摩耗性能
• 安定した打抜き品質
• 摩耗進行の抑制
• アンビル使用コストの低減
• 生産ラインの安定稼働

特長2｜ボルト不要のパズルロック構造で交換作業を効率

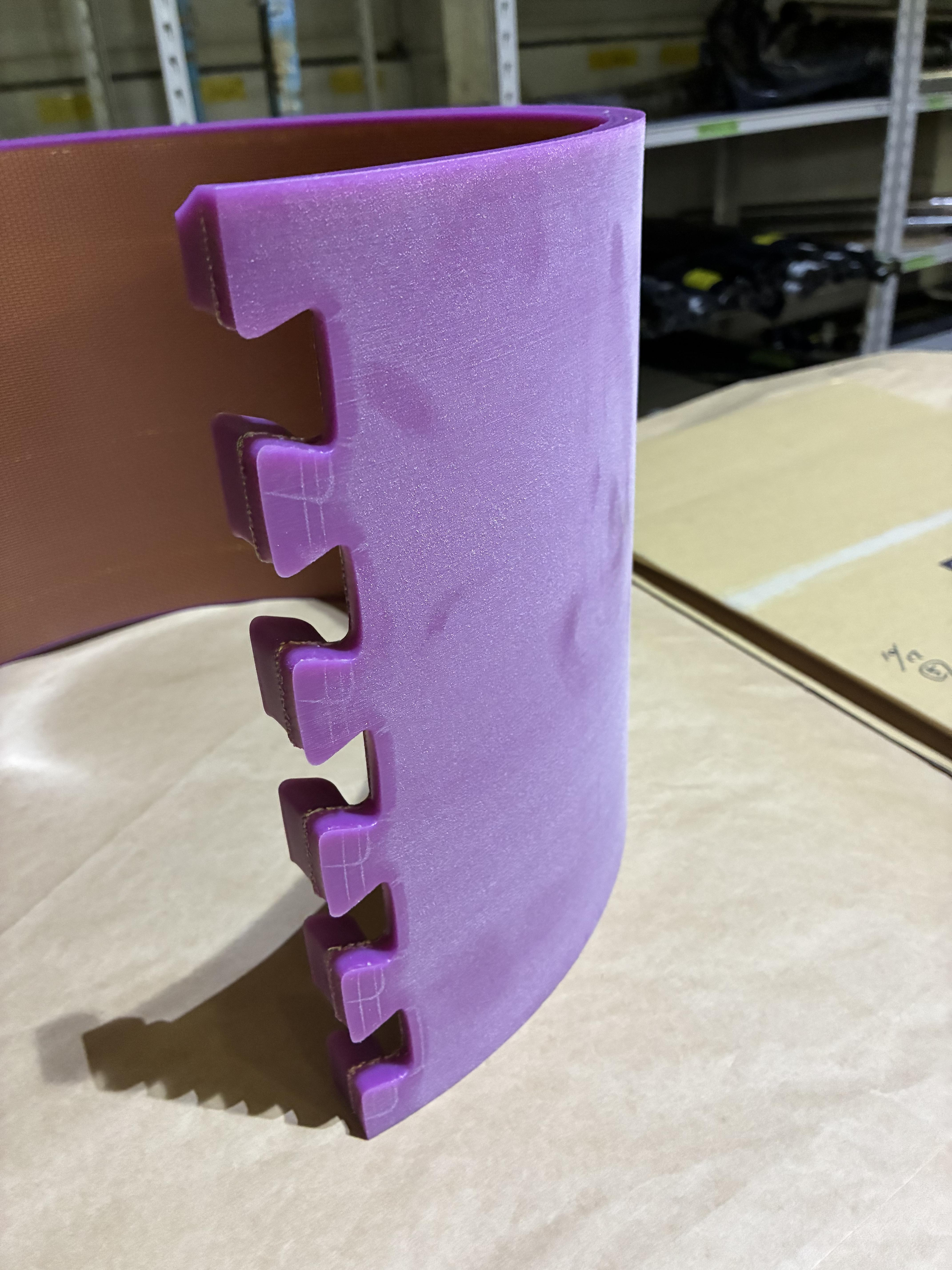

Policart社独自のパズルロック構造を採用しています。
ボルトや金属部品を使用しないため、交換作業を短時間で実施できるほか、シリンダーやアンビルカバーを傷付けるリスクを低減します。

また、フィンガーロック構造によりアンビルを強固に固定し、継ぎ目への刃物の入り込みを抑制。安定した打抜き加工品質の維持に貢献します。


パズルロック構造の特長

• ボルト不要の簡単取付け
• ローテーション作業の効率化
• 強固な固定力によるズレ防止
• メンテナンス時間の短縮

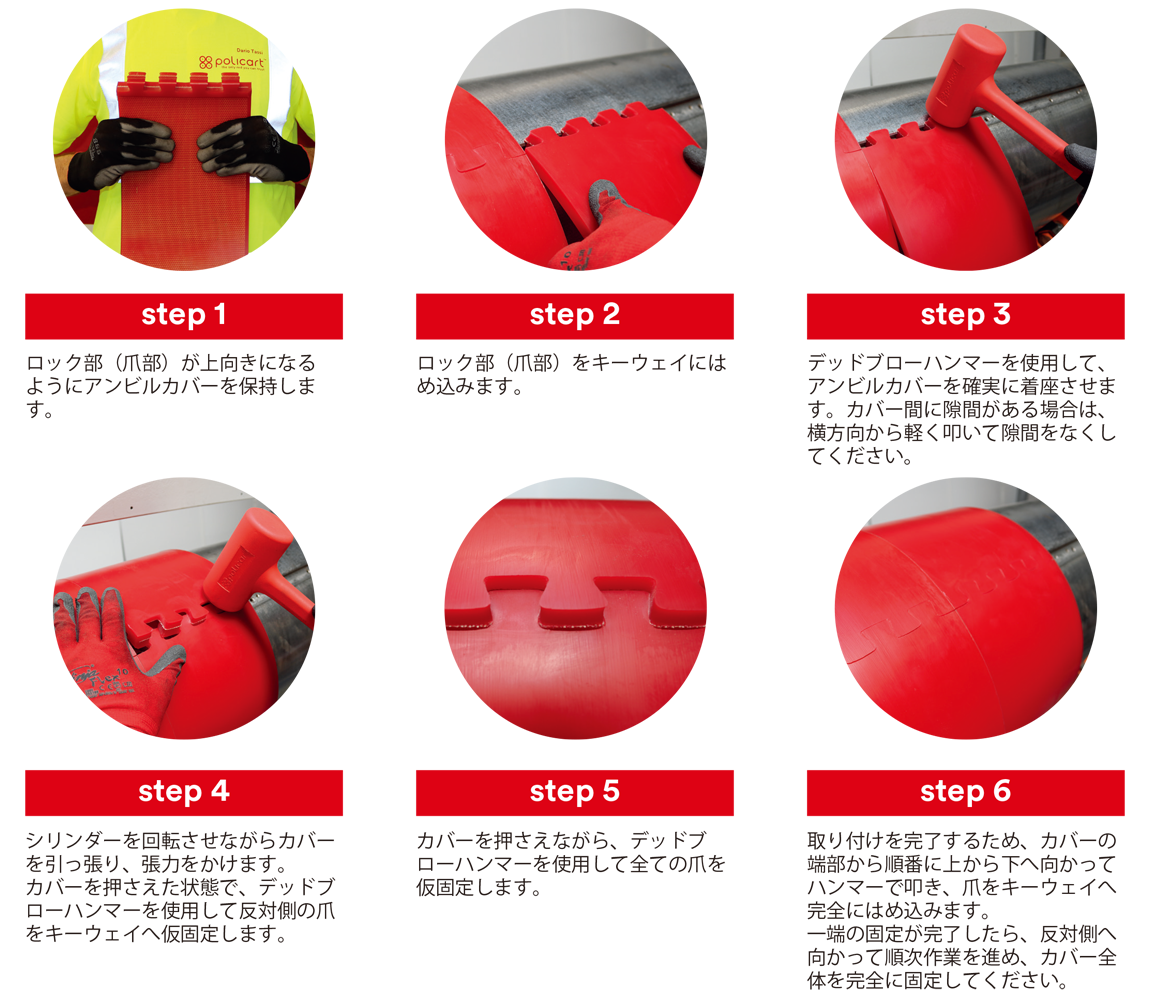

取付けはわずか6ステップ

アンビルカバーの取付け作業は、シンプルな6ステップで完了します。短時間で交換作業を行うことができ、生産停止時間の削減に貢献します。



STEP 1
ロック部（爪部）が上向きになるように、アンビルカバーを保持します。
STEP 2
ロック部（爪部）をキーウェイにはめ込みます。
STEP 3
デッドブローハンマーでアンビルカバーを密着させます。隙間がある場合は、横方向から軽く叩いて調整します。
STEP 4
シリンダーを回転させながらカバーを引っ張り、張力をかけます。反対側の爪をキーウェイに仮固定します。
STEP 5
デッドブローハンマーを使用し、全ての爪を仮固定します。
STEP 6
端部から順番に爪をキーウェイへ完全にはめ込み、カバー全体を固定して取付け完了です。

取付後の確認
取付け完了後はキーウェイ部分を確認し、浮きや突出部がないことをご確認ください。




---

特長3｜打抜き加工の現場改善を支援する技術サポート



ガデリウスでは、Policart社の技術サポートと連携し、単なる製品供給にとどまらない現場改善提案を行います。
お客様の運用条件や加工内容を分析し、ウレタンアンビルの性能を最大限に引き出すための改善提案を実施。
摩耗、破損、刃離れ、打抜き不良などの課題に対し、実機条件を踏まえた具体的なサポートを提供します。


主なサポート内容

• 適切な交換時期およびローテーションタイミングの提案
• 摩耗が早い場合の原因分析と改善提案
• お客様のご要望や現場の課題をメーカーへフィードバックし、製品の仕様・設計改善へ反映

日本国内導入事例

※Policart社の技術サポートのもと、推奨ローテーションを適切に実施した事例です

耐久性向上

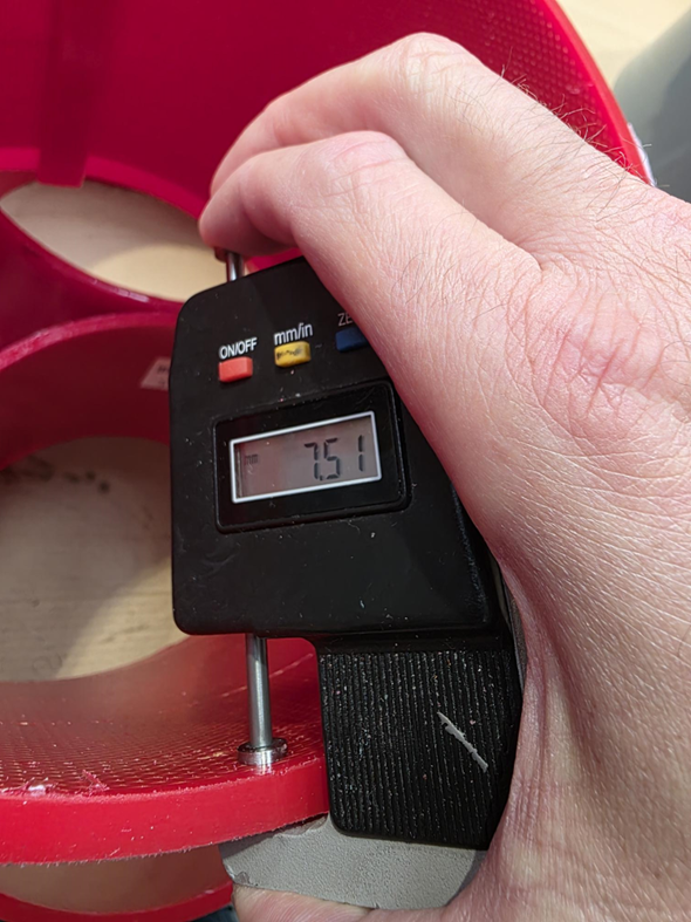

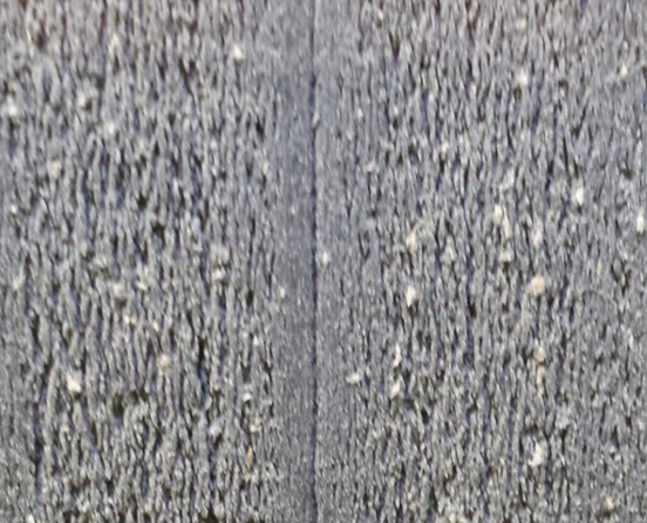

Policart製ウレタンアンビルの摩耗状態

国内導入事例では、Policart製ウレタンアンビルの導入により、従来使用品と比較して耐用期間が約30％向上しました。
※使用条件により結果は異なります。


---

打抜き不良・木型破損の削減

国内導入事例では、Policart製ウレタンアンビルの導入により、木型破損および打抜き不良の発生低減が確認されています。木型再購入や検品作業に伴う負担軽減にもつながっています。

生産性向上

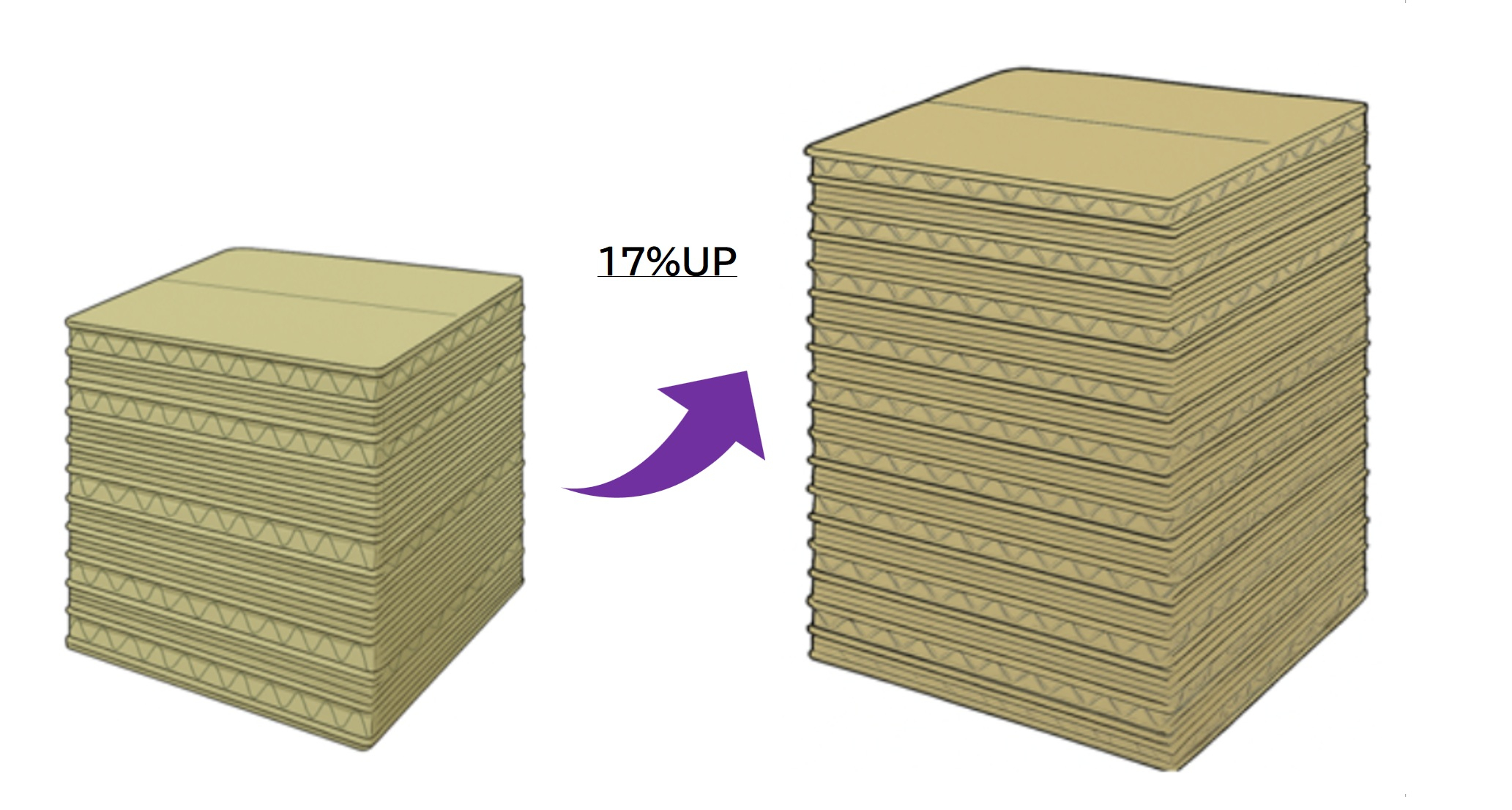

国内導入事例では、生産性の向上が確認されており、あるユーザーでは17％の改善実績があります。高密度構造により均一な表面状態を維持しやすく、刃離れの改善やラインスピード向上にも貢献しています。
※導入効果は設備条件、加工内容、運用条件により異なります。




テスト導入・現場改善のご相談

ガデリウスでは、ロータリーダイカッター用ウレタンアンビルに関するテスト導入や現場改善のご相談を承っています。

• 現在使用中のアンビルの課題分析
• テスト導入支援
• 最適仕様のご提案
• ローテーション方法の改善提案
• 生産性向上に向けた技術サポート

お気軽にお問い合わせください。



Policart（ポリカート）社について

Policart（ポリカート）社は、イタリアのウレタンアンビルメーカーです。
ロータリーダイカッター用アンビルカバーの分野において、ボルトレス構造や独自のフィンガーロック機構を採用した製品を展開しています。
高性能ポリウレタンを使用したアンビルカバーは、交換作業の効率化、打抜き品質の向上、生産性改善に貢献します。

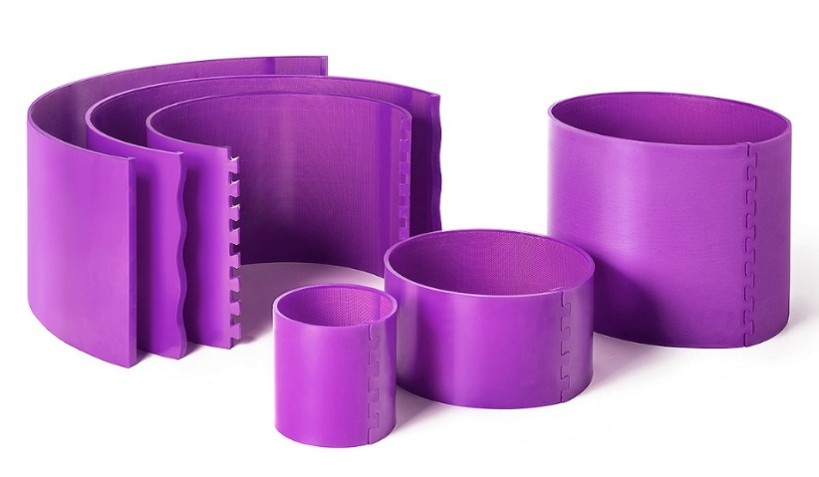

標準幅、ダブル幅、カスタム幅など幅広い仕様に対応しており、多様なロータリーダイカッターへの適用が可能です。
