ブロック
遠隔施工・解体ロボット
スウェーデン・Brokk(ブロック)社製の遠隔施工・解体ロボットは、遠隔操作システムにより、オペレータが遠隔地よりロボットを安全に操作することが可能です。ロボットの特徴であるスリーアームシステムは、小型なボディーからは想像がつかないほどの可動範囲で柔軟かつパワフルな作業を実現します。
動力は主に電動式(※)となっており、動力を電気にしたことで排ガス"ゼロ"を実現、狭小部や屋内での作業環境の改善、排ガス・CO2排出量も"ゼロ"のクリーンな作業環境を提供します。(※電気が使用不可な場所ではディーゼル駆動式もあります)
先端の作業用ツール(アタッチメント)は全17種類あり、一台のロボットで多用途の工事が対応可能です。作業用ツール(アタッチメント)は、オペレータが一人で簡単に交換できる仕様です。
Brokk社製遠隔施工・解体ロボットは、建設工事やトンネル工事、鉄鋼産業、非鉄産業、セメント、原子力等の現場において、更なる安全と作業効率の改善と現場作業の時間短縮に貢献します。
製品の特徴
- 運転席がないので、狭小スペースや危険を伴う現場でも遠隔作業が可能
- コンパクトなのにパワフル設計
- 作業効率アップと工期短縮
- 騒音や排気ガスがないため環境にも優しい設計
- ジョイスティックで操作するシンプルな操作性
- 遠隔施工で更なる安全の提供が可能に
- リーチが長く広範囲での作業が可能
遠隔操作の主なメリット
- 機体に乗車しない為、オペレータが有害な振動を受けない
- オペレータは最良の視界で操作可能な為、精度向上と最高の効率を提供
- 離れた箇所からの操作が可能である為、オペレータが更なる安全を確保出来る
- 人が侵入しにくい作業の遠隔施工・解体を可能にする
- 最大で300m離れた場所からの遠隔操作が可能(標準)
総合カタログ
- 閲覧・ダウンロードはこちらから Brokk総合カタログ(PDF)
BROKK 製品ラインナップ
型式 |
機体重力(アーム含む)(kg) |
最小横幅(mm) |
最小高さ(mm) |
モーター出力(D:デーゼル E:電動)(kW) |
ポンプ流量(50Hzの場合)(ℓ/分) |
推奨最大アタッチメント重量(kg) |
垂直リーチ(mm) |
水平リーチ(mm) |
カタログ |
---|---|---|---|---|---|---|---|---|---|
70 | 560 | 597 | 880 | 9.8 | 27 | 105 | 3100 | 2500 | Download |
110 | 990 | 780 | 1,147 | 19,5 | 54 | 160 | 4,300 | 3,700 | Download |
120DⅡ | 1,230 | 780 | 1,250 | 18.5 D | 50 | 160 | 4,300 | 3,700 | Download |
170 | 1,600 | 780 | 1,254 | 24 | 69 | 270 | 4,800 | 4,400 | Download |
200 | 2,100 | 780 | 1,351 | 27.5 | 85 | 350 | 5,450 | 5,100 | Download |
300 | 3,650 | 1,200 | 1,530 | 37 | 100 | 500 | 6,500 | 6,100 | Download |
500 | 5,200 | 1,600 | 1,677 | 41 | 115 | 700 | 7,300 | 7,000 | Download |
520D | 5,500 | 1,600 | 1,880 | 55D | 130 | 700 | 7,100 | 6,700 | Download |
900 | 11,400 | 2,150 | 2,545 | 55.5D / 71E | 148 | 1,500 | 9,100 | 8,500 | Download |
900R | 11,600 | 2,150 | 2545 | 55.5D / 71E | 148 | 600 | 10,000 | 9,500 | Download |
多種多様なアタッチメントツール
ブレーカ
コンクリートクラッシャ
バケット
スプリッター

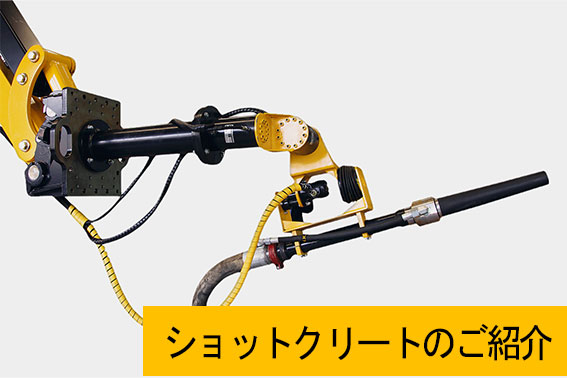

ショートクリート

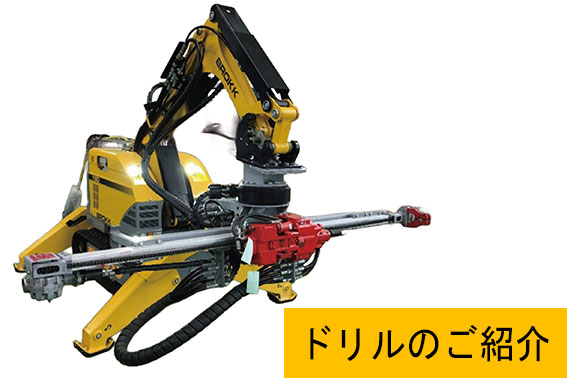

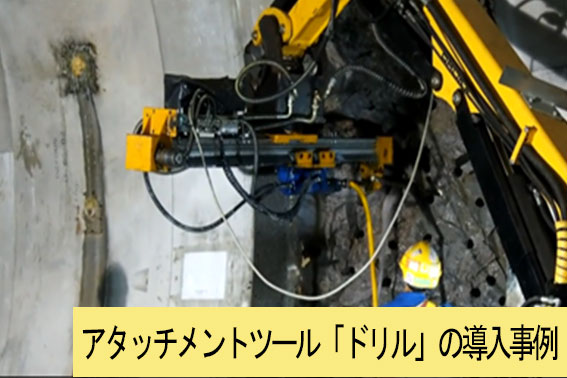

ドリル装置
スキャブラ
プレーナ(スキャブラ)
せん断カッタ
つかみツール
多目的グラブ
クラムシェルバケット
ビームグラップル
ディスクカッター
横向きデバイス
コンクリート床解体 | 導入事例
コインランドリーのリノベーション作業
今回の事例では、現場環境により、通常のバックホーが入れるほどの作業スペースの確保ができない・限られた時間にて作業を終わらせなければいけないという課題がありました。遠隔施工・解体ロボットのブロックを使用することにより、これらの課題をクリアできた他、2人の作業員のみでの作業、また作業員の体力的な負担も軽減と、効率化を図ることに成功しました。(詳細を見る)
製鉄所事例① | 導入事例
海外製鉄所 取鍋クリーニング
冷間期にハンドブレーカーを使用し、横打ち等をして体力的に厳しい現場環境に加え、長期労働時間に悩んでいた海外製鉄所において、遠隔施工・解体ロボットのブロックを取り入れたことによるコスト削減、大幅な作業時間削減、そしてハンドブレーカーによる人員の健康への悪影響(振動の後遺症)の心配がなくなり、会社・従業員双方にとって、良い結果をもたらしました。(詳細を見る)
導水路内工事 | 導入事例
導水路のリニューアル工事
老朽化した導水路が一部崩落の危険性があるものの、スペースの問題で重機を入れることができず、ハンドブレーカー等、人的作業を行っていた導水路のリニューアル工事。冬季は作業ができない環境のため、限定された工程期間内での作業が必要であった今回のケースでは、BROKKを導入することにより、計画通りに工事を終えることができ、少人数の作業員によるトンネル内工事作業を実現しました。
(詳細を見る)
BROKK 製品情報
BROKK70 デモ機導入開始予定
限られたスペースで安全かつ効率的に解体作業を行うのに適したBROKK70のデモ機の導入を2024年2月より開始することとなりました。BROKK70は、世界最軽量クラスの遠隔施工ロボットで、10人分のハンドブレーカー作業に値します。労働環境の改善にも大いに貢献できる当デモ機、ご興味がある方は是非ご連絡ください。
(詳細を見る)
BROKK 製品情報
Brokk BSGグラインダーのご案内
リフォームや修復用途で、壁、床、天井の塗料やアスベストなどの除去、表面処理、研磨に使用できるアタッチメント「Brokk BSGグラインダー」が登場。このグラインダー・アタッチメントとBrokkのリモコン操作を組み合わせることで、手作業に比べ約10倍の速さで作業を行うことができる上、手作業ツールよりもオペレーターの安全性と快適性を向上させるアイテムです。
(詳細を見る)
製鉄所事例② | 導入事例
混銑車(トーピードカー)内 耐火物解体
限られた狭いスペースで解体物落下事故のリスクが非常に危険な混銑車内部での耐火物解体作業において、作業時間短縮、作業効率化、また解体物落下リスクをなくして、安全に作業が出来ることを目的に、BROKKを導入しました。結果として、従来では1.5~2日以上要する進入口~内部解体作業が6.5時間で実施され、作業時間を大幅に短縮することが出来ました。作業時間短縮により、メンテナンスコスト低減に繋がりました。
(詳細を見る)
